實 ??驗 ??報 ??告

一、實驗室名稱：巖土工程實驗室 ???????????????????????????????

二、實驗項目名稱：土的抗剪強度試驗

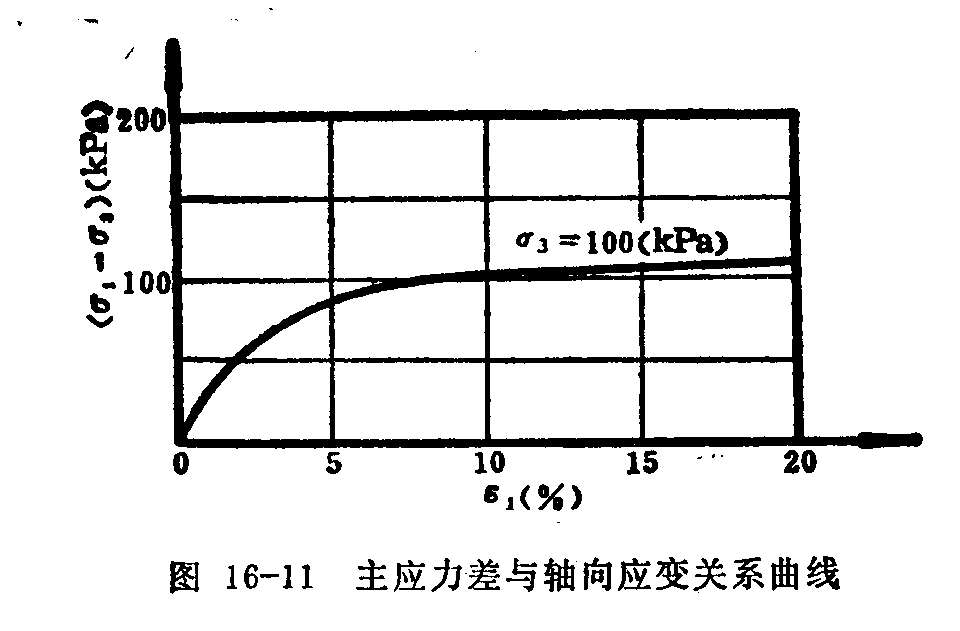

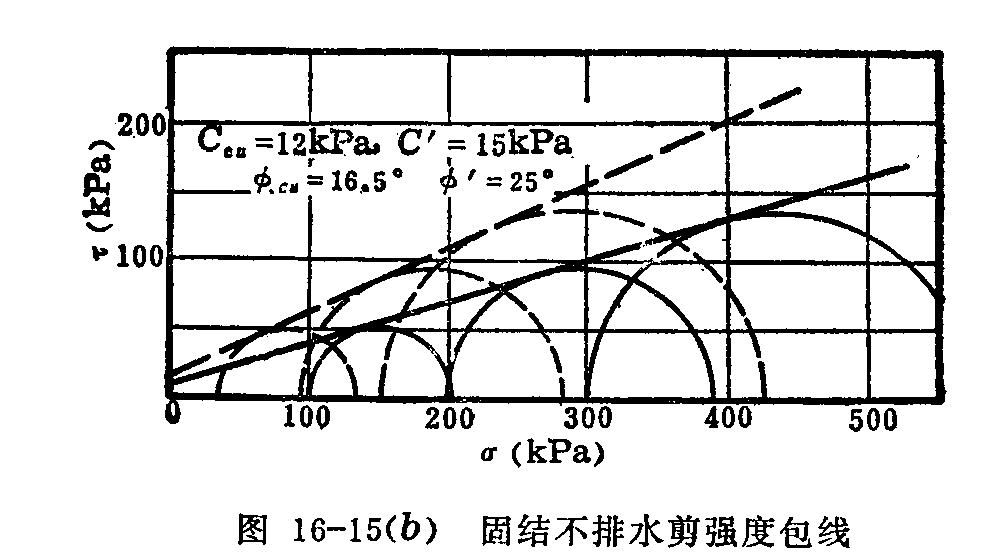

三、實驗?zāi)康模?/span>測土的抗剪強度指標內聚力Ccu、內摩察角φcu，有效應力指標C'、φ'，繪制抗剪強度包線、主應力差與軸向關系曲線。

四、實驗原理：

????三軸剪切試驗是測定土的抗剪強度的一種方法，它通常用3-4個圓柱形試樣分別在不同的恒定周壓力（即小主應力σ₃）下施加軸向壓力（即主應力差σ₁-σ₃）進行剪切直至破壞，然后根據摩爾一庫侖理論，求得總抗剪強度參數和有效抗剪強度參數。三軸試驗分為不排水剪、固結不排水剪和排水剪三種方法。本次試驗只做飽和試件固結不排水剪。飽和的試樣先在某一周壓力下排水固結，然后在保持不排水的情況下增加軸向壓力直至破壞，同時測量孔隙壓力。

五、實驗內容：

????用三軸剪切儀測定土樣在100kPa、200kPa、300kPa的周圍壓力作用下，進行固結不排水剪切試驗，同時對試驗過程進行記錄。

六、實驗器材（儀器設備、元器件、材料等）：

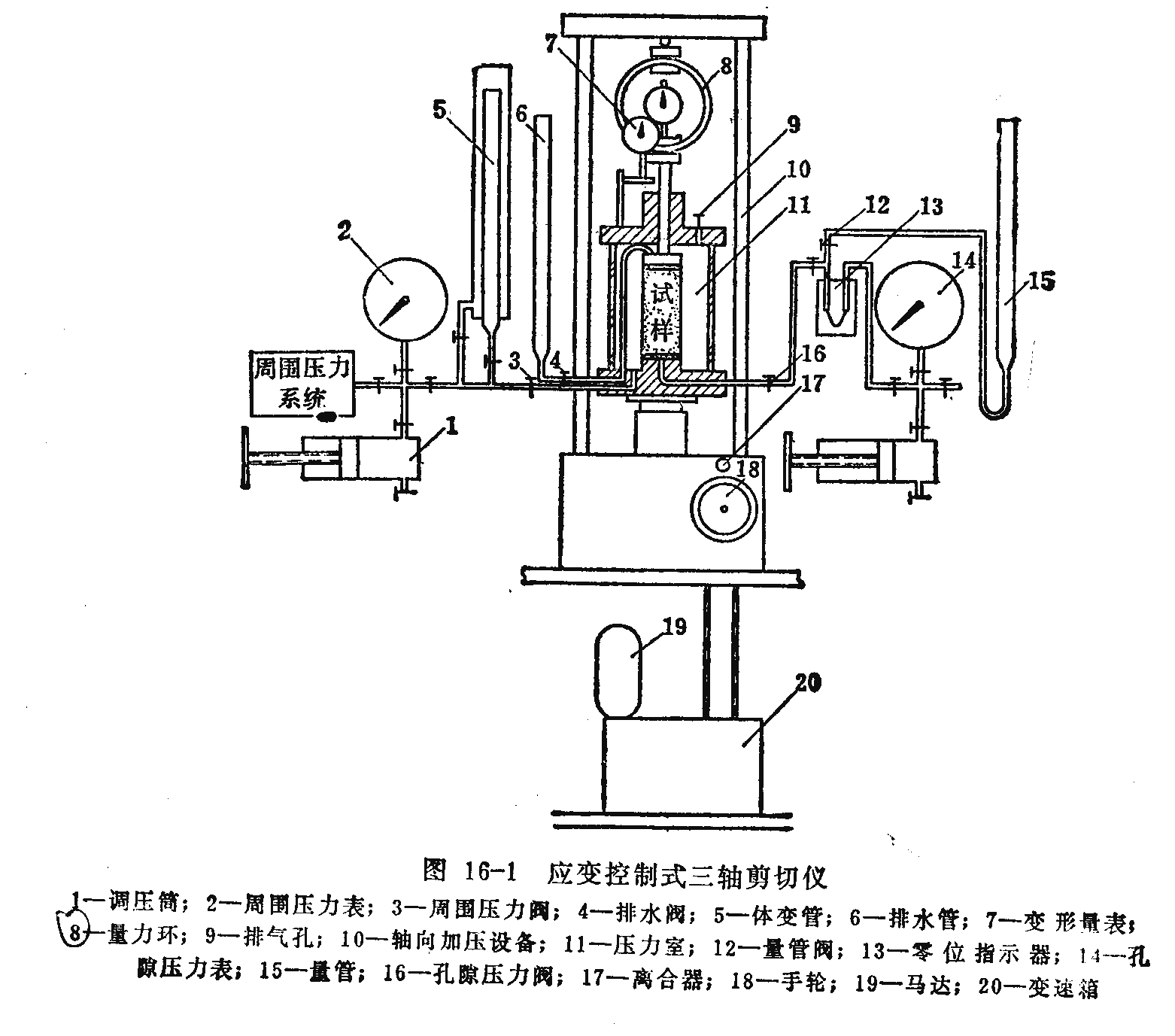

1、?應變控制式三軸剪切儀：如圖示，有壓力室、軸向加壓設備、施加周圍壓力系統、體積變化和孔隙壓力量測系統等。

? 轉賬憑證(1).png

??2、擊實筒、飽和器、切土盤、切土器、承膜筒等。

??3、天平、測微表、橡皮膜、扳手等。

七、實驗步驟：

1．選取一定數量的代表性土樣，（對直徑3.91厘米試樣約取二公斤），經風干碾碎過篩，測出風干含水量，按要求含水量算出所需加水量。

?2．將需加的水量噴灑到土料上，稍靜置后裝入塑料袋，然后置于密閉容器內、至少20小時，使含水量均勻。取出土料復測其含水量，若所測含水量與要求含水量差值在1％以內，則可以進行擊實土樣，否則需調整含水量至符合要求為止。

?3．根據要求的干重度，稱取所需土量，按試樣的高度進行分層擊實，各層土料質量相等，每層擊實至要求高度后，將表面刨毛，然后再加第二層土料，如此繼續進行直至擊實最后一層。

?4．將擊實好的試件（還回三瓣膜一起裝入飽和器內擰緊螺絲）。

5、試樣飽和：將試樣裝入飽和器內后，置于抽氣罐內、擰緊蓋，進行抽氣，當真空度接近一個大氣壓后，對粉質土（粉土）再繼續抽半個小時以上，粘質土抽1小時以上，然后徐徐注入清水，并使真空度保持穩定。待飽和器完全淹沒水中后，停止抽氣，慢慢解除抽氣罐內的真空，讓試樣在抽氣罐內靜置10小時以上，然后待用。

6、試樣安裝

????⑴?打開孔隙壓力閥，使儀器底座充水，將煮沸過的透水石滑入儀器底座上，放上一張濾紙，關閉孔隙壓力閥。

⑵?活動三瓣膜后將試樣取出，上面放好濾紙和透水石，放到儀器底座上。

⑶?把乳膠膜放在承膜筒內，二頭翻在承膜筒上通過吸氣孔加真空負壓。使乳膠膜緊貼在承膜筒內壁上，然后套入試樣外面。放氣，翻下乳膠膜二頭取下承膜筒。

⑷?把試樣下端的乳膠膜與儀器底座用乳膠帶扎緊。然后放上對開膜（保護試樣）和上帽，同樣將上帽和乳膠膜扎緊。取走對開膜。

⑸?裝上壓力室（注意不要碰試樣），并從注水孔向壓力室注滿水扭好注水孔的封閉螺絲。

7、試樣排水固結：

???⑴ 施加σ₃固結周壓力（ 100、200、300KPa），并讀排水量管讀數，（注意管中不得有氣泡）。

???⑵ 慢慢打開孔壓閥，量測孔隙壓力，計算孔壓系數B。

???⑶ 慢慢打開排水閥，使試樣中的水通過頂帽流入量水管（試樣開始固結），使孔隙壓力慢慢消散。

???⑷ 不斷觀察量水管讀數，同時注意保持量水管水面應置于試樣中心高度處。

???⑸ 當量水管水面基本上穩定后，孔壓基本上消散為零（小于 5 KPa。），即固結完畢（因全部孔壓消散為0時間較長，因?qū)W時關系我們就不等了）。

???⑹ 關閉排水閥，記下排水量管及孔壓表讀數。

???⑺ 旋轉微動（細）手輪，當量力環表微動時表示活塞與試樣帽接觸，調量力環表和變形量表的指針為0位置。

8、試樣剪切：

⑴?剪切應變速率為每分鐘0.1-0.05％（一般粘性土）。

?⑵ 開動馬達，按上離合器，進行剪切。同時打開孔壓閥不斷轉動調壓筒手輪，保持零位指示器中水銀面為原平衡位置，當試樣每產生垂直應變0.5mm時，測記重力環表及孔壓表讀數。

⑶ 當出現峰值后，再繼續剪3—5％垂直應變。若量力環表無明顯減少，

表明不出現峰值則垂直應變進行到 15—20％止。

⑷ 試驗結束后，關閉馬達，調周壓力閥及孔壓閥，使σ壓力表讀數及孔壓表讀數慢慢回零，撥開離合器，倒轉手輪，然后打開注水孔，排出壓力室內的水，拆除壓力室外罩。擦干試樣周圍的余水，脫去試樣外的橡皮膜，描述破壞后的形狀。

⑸?裝第二個試樣，重復上述試驗步驟。

八、實驗數據及結果分析：

工程名稱??????????????????????????????????????????試驗者????????????????????????

試驗編號??????????????????????????????????????????計算者???????????????????

實驗方法??????????????????????????????????????????校核者???????????????????

土樣說明??????????????????????????????????????????試驗日期??????????????????

試樣原始質量m₀?= ??????????????????????????周壓力=

試樣原始高度 h₀= ???????????????????????????固結度=

試樣原始直徑do= ???????????????????????????量力環校正數C=

試樣原始面積A₀= ???????????????????????????孔隙壓力初讀數=

試樣原始體積V₀= ???????????????????????????軸向應變速率=

試樣原始重度γ₀=?????????????????????????????土粒相對密度d_S＝
